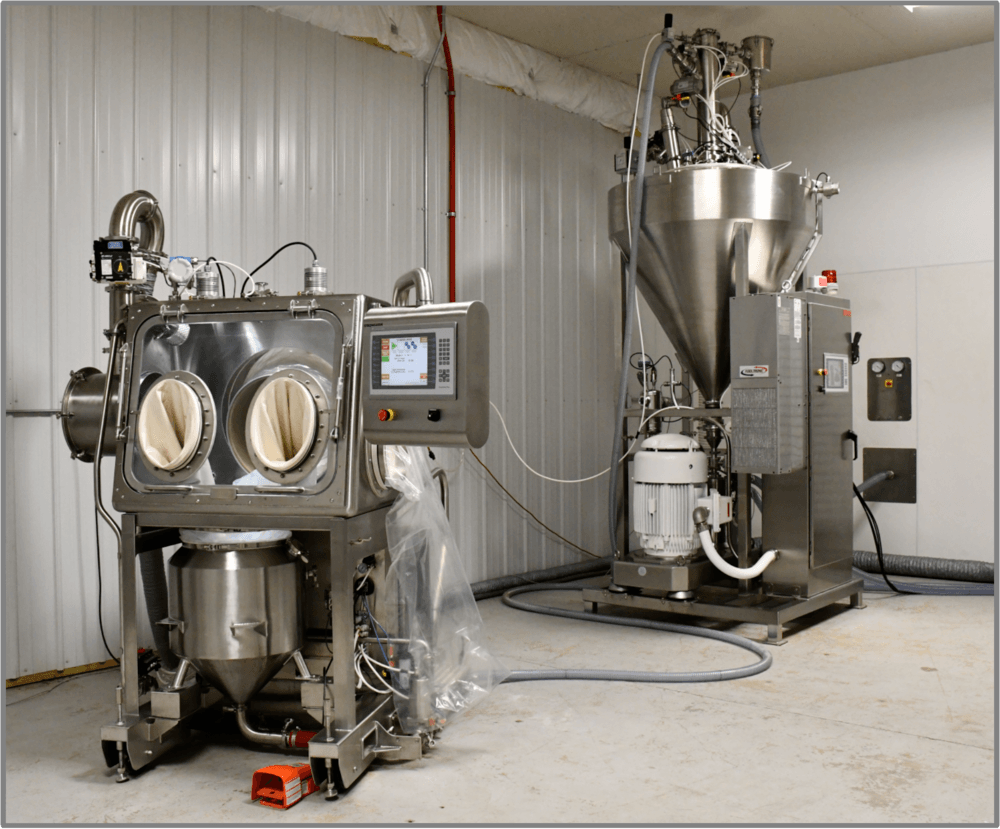

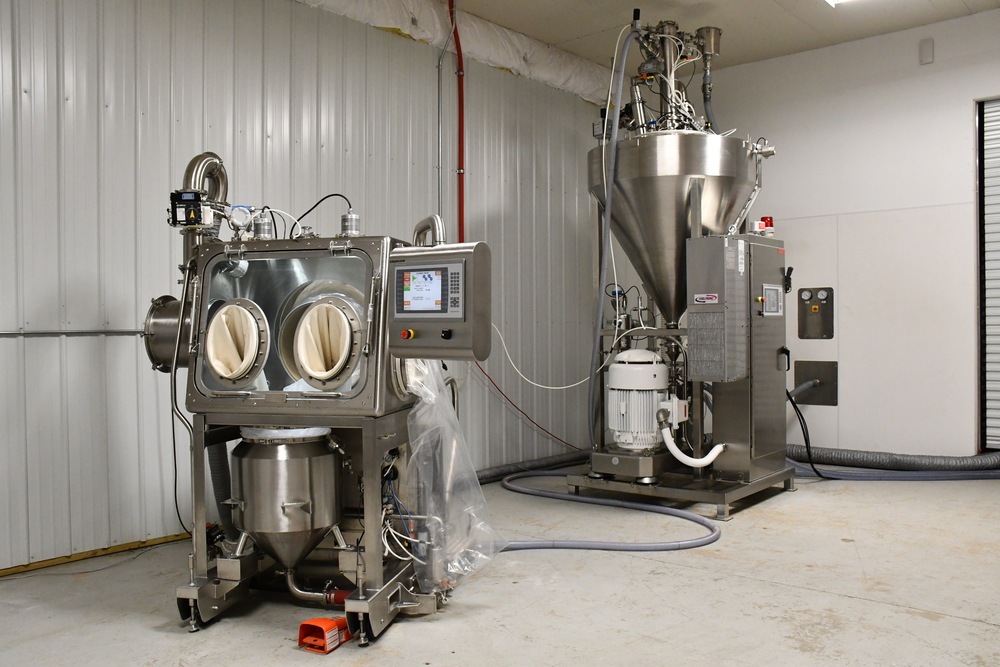

Für dieses Projekt entwarf und fertigte Rheo ein integriertes System zur Überführung einer Vielzahl hochpotenter Materialien in Prozessbehälter durch einen Mischer mit hoher Scherkraft. Dieses schlüsselfertige System bestand aus einer Materialübergabestation, einem Vakuumfördersystem, einem kundenspezifischen Trichterschlitten, einem Inline-IKA-Dispergierer und einem integrierten Steuerungssystem.

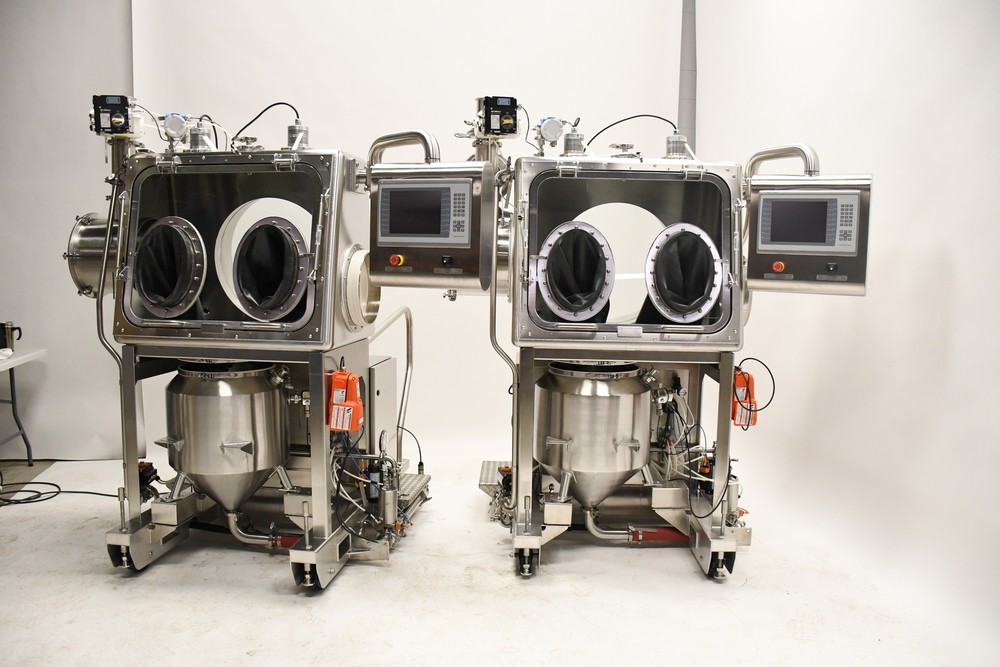

Die Materialtransfer-Station mit dem starren Isolator ist eine einfach zu bedienende Arbeitsstation mit integriertem Wiegen und einem ausgeklügelten Steuerungspaket, das einen sicheren und effizienten Feststofftransfer in einen Prozessbehälter ermöglicht. Das System ermöglicht den Transfer mehrerer Fässer, wobei die Exposition des Bedieners während der gesamten Prozessdauer unter 1 µg/m³ und der Sauerstoffgehalt unter 1% liegt.
Das Vakuumfördersystem schafft ein geschlossenes Transfersystem zwischen der Materialübergabestation und dem kundenspezifischen Trichter, so dass das Material sicher übergeben werden kann, während das Containment-Level unter 1 µg/m³ gehalten wird.
Der kundenspezifische Hopper Skid hält das Material, während es in den Mischer mit hoher Scherkraft eingegeben wird. Die Oberseite des Trichters ist mit einem Entlüftungsfilter, einem Schauglas, einem Füllstandssensor und einer CIP-Sprühkugel ausgestattet. Die Trichterentleerung umfasst die erforderlichen Ventile und Anschlüsse, um die richtige Beschickungsrate für den Mischer mit hoher Scherwirkung zu gewährleisten.
Der IKA Dispergierer ist ein Inline-High-Shear-Mischer, der das Produkt aus dem Trichter in den Flüssigkeitsstrom dispergiert, während es durch den Prozessbehälter rezirkuliert, bis die gewünschte Lösungsmischung erreicht ist.

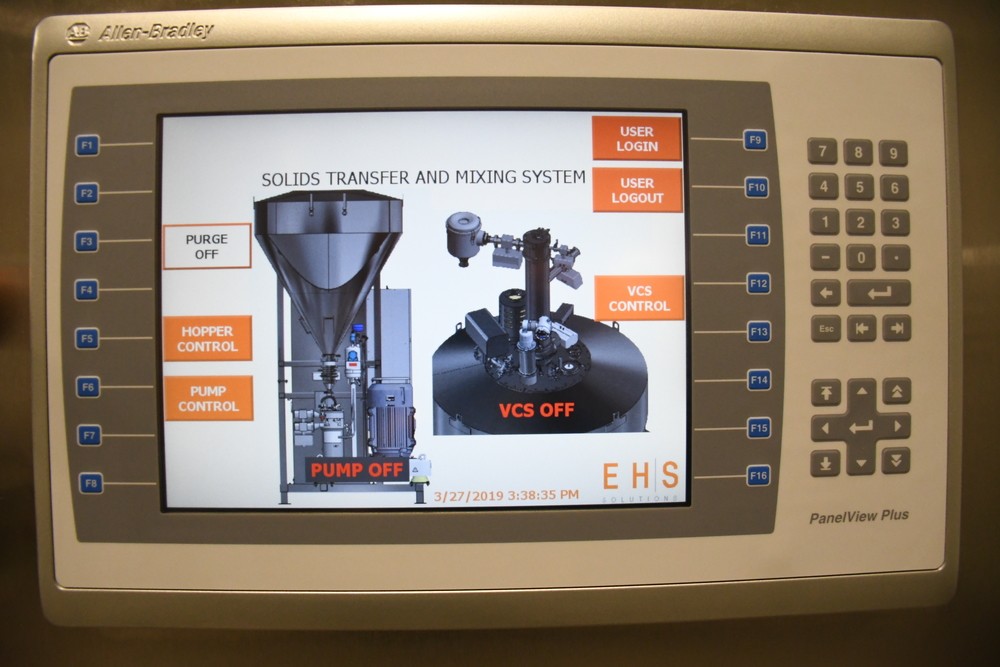

Diese gesamte Prozessskid wird unter Verwendung der neuesten Instrumente mit Gefahrenzulassung, Ethernet-over-IP-Konnektivität und einer grafikbasierten HMI verwaltet. Die PID-gesteuerte Logik ermöglicht eine optimierte Betriebsablaufplanung bei gleichzeitiger Minimierung der Bedienereingaben, was eine erhöhte Produktivität und Prozesssteuerung ermöglicht.
